利用ARCGIS進行自定義坐標系和投影轉換

 ARCGIS種通過三參數和其參數進行精確投影轉換

    簡介

投影變換（Projection Transformation）是將一種地圖投影點的坐標變換為另一種地圖投影的坐標的過程。

本產品提供對影像文件格式轉換的功能。軟件右側中間實用工具區域，鼠標移動到處，彈出使用實用工具面板，選擇“”按鈕。如下圖所示為格式轉換主界面：

    投影變換

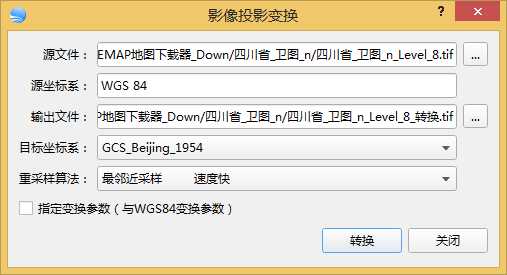

如下圖所示為投影變換對話框，說明如下：

1. 源文件表示需要進行變換的影像圖；

2. 源投影是讀取源文件采用的地圖投影或地理坐標系；

3. 新文件表示轉換后生成新的影響圖；

4. 目標坐標系表示需要變換到另一個投影坐標系或地理坐標系；

5. 重采樣算法表示影像轉換重新采樣使用的算法，列表中列出常用的三種算法；

6. 指定變換參數表示當?shù)刈鴺?biāo)系統與wgs84變換參數。

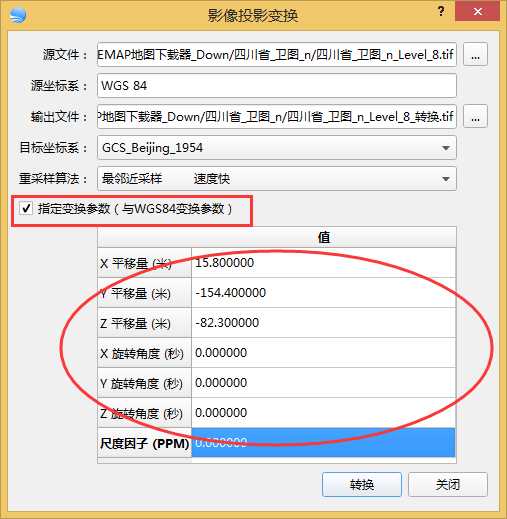

如果用戶有當?shù)刈鴺?biāo)系轉換wgs84地方參數時，可以填寫7參數或者3參數，如下圖所示為填寫當?shù)貐?shù)：

目標坐標系

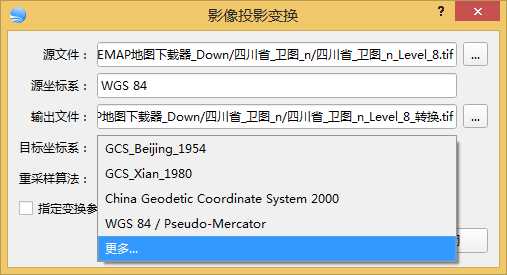

目標坐標系包括地理坐標系（Geographic Coordinate System）和投影坐標系（Projected Coordinate Systems）兩種。如下圖中，在變換對話框中列出常用坐標系，前3個為地理坐標系，第4個為WGS84 Mercator投影坐標系。

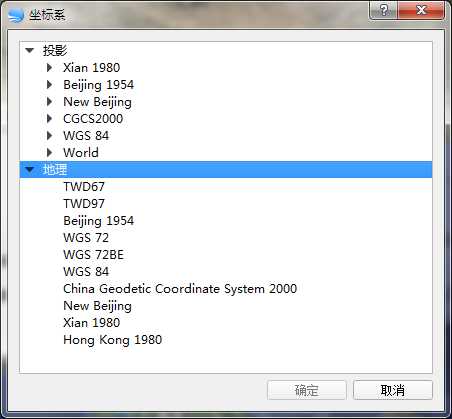

選擇“更多…”可查看更多坐標系，如下圖所示。其中同樣包含投影坐標系、地理坐標系，選擇需要的目標坐標系即可，如Xian 1980、Beijing 1954、CGCS2000投影坐標系中包括各分度帶投影坐標系。如下圖 37所示：

    分度帶查詢

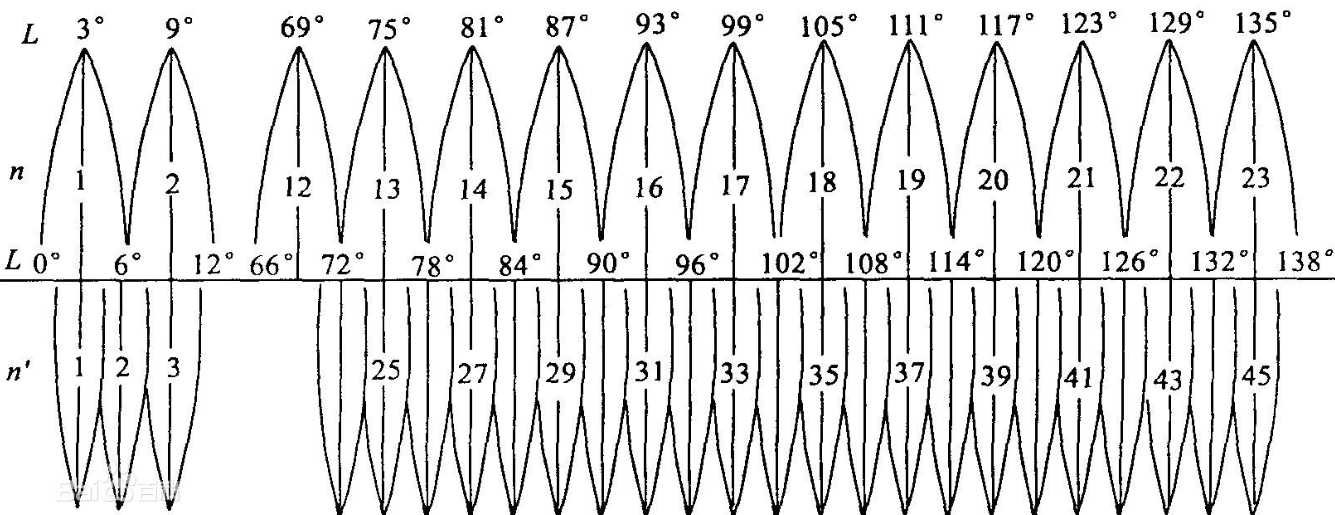

投影變換時選擇你衛片所在的分度帶及帶號，可以通過經緯度判斷代號。

以四川成都成華區為例，成華區的經緯度在，經度為104，通過上面的對應表能夠看出104度對于的三度帶為35帶，對于的六度帶為18度。

重采樣算法

目前采用了常用的重采樣算法，根據這三種算法的特點按需選擇采樣算法。

1. 最鄰近采樣算法速度快，效果相對其他方式稍差；

2. 雙線性?xún)?nèi)插值采樣效果較前一種好些，速度也相對慢一點；

3. 立方卷積采樣是這三種方式中最好的，速度相對也會慢一些。

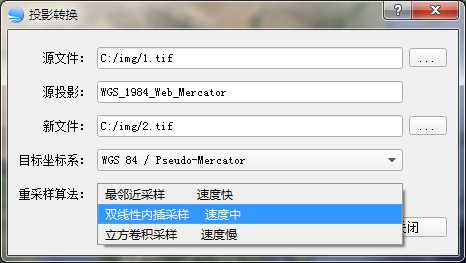

   如下圖所示為選擇重采樣算法選擇：



    轉換示例

本產品下載影像默認為WGS-84,示例將WGS-84轉換成地理坐標系GCS_Beijing_1954。在示例中使用ArcGIS Explorer工具顯示影像圖，并與ArcGIS在線地圖疊加顯示，示例如下：

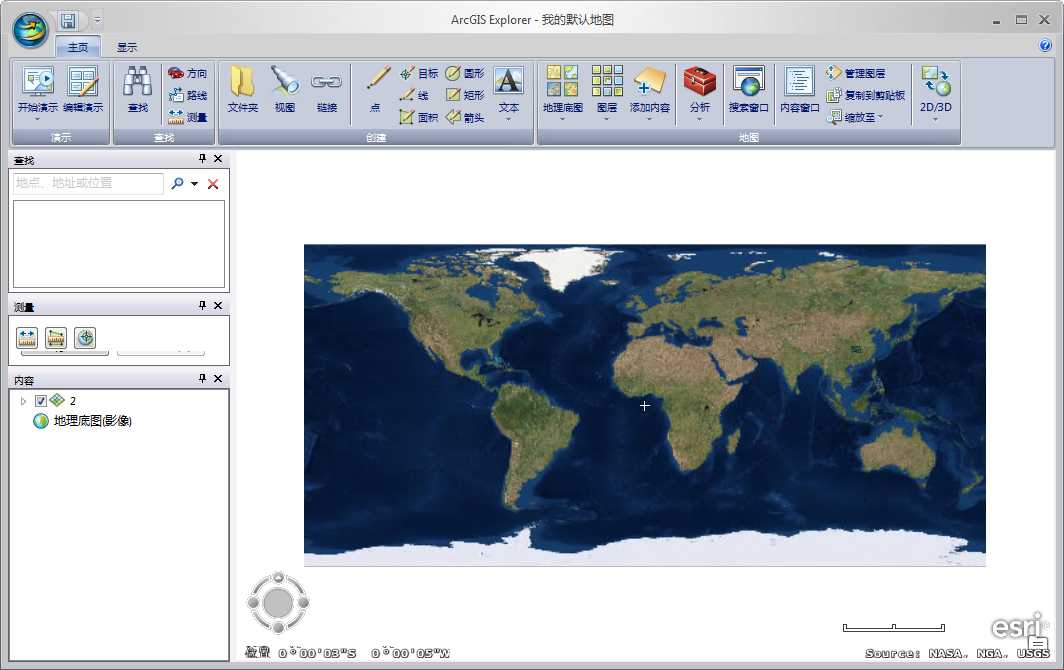

顯示屬性設置。設置ArcGIS Explorer地圖屬性“2D坐標系”為“GCS_Beijing_1954”,如下圖所示顯示了ArcGIS Online地圖在北京54坐標系下顯示全球地圖。

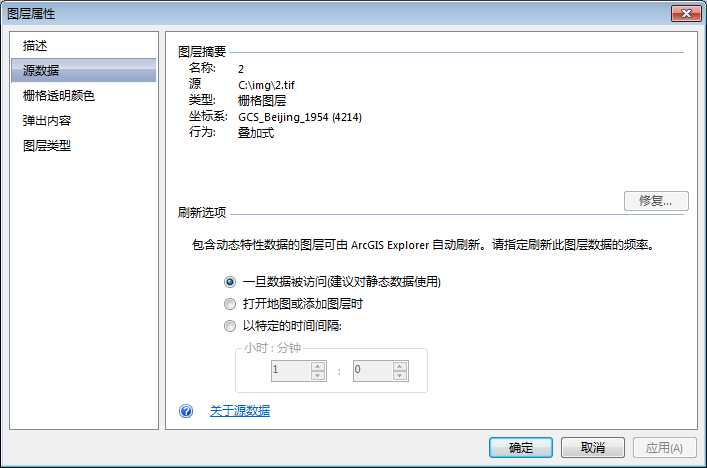

影像圖屬性設置。影像圖投影變換后的屬性為“GCS_Beijing_1954”，如圖所示：

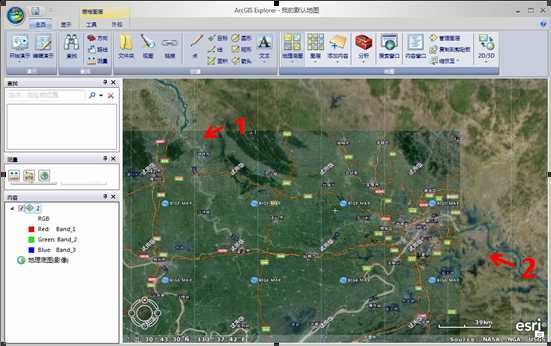

疊加顯示。轉換后的影像圖與ArcGIS Online衛星地圖疊加顯示。如下圖所示選了兩個對比點。

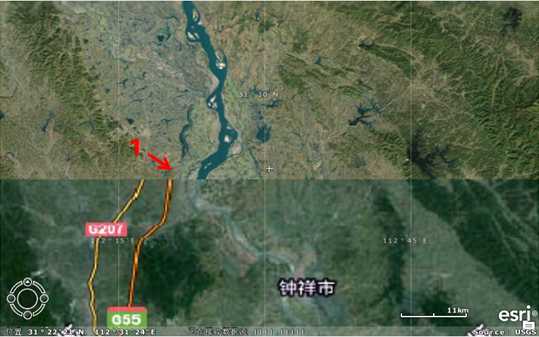

對比點1，如圖所示：

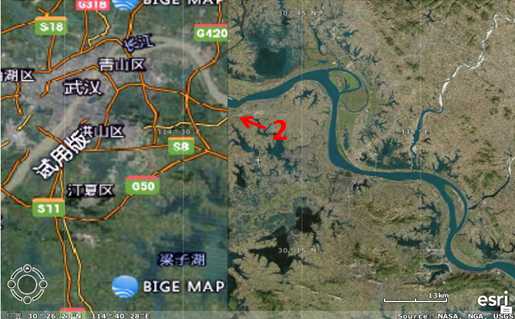

對比點2，如圖所示：
