     1、導入/導出AutoCAD文件DXF格式

       2、在線標注含有 點 線 面 的矢量標注（KML/KMZ/SHP/DWG/DXF）

      3、標注矢量導入導出（支持格式KML、KMZ、SHP、GPX（GPS測量坐標））

      4、矢量標注自動疊加到衛星圖像上一起下載(矢量柵格化)

      5、在AutoCAD中打開標注的矢量點、線、面及屬性

 相關教程：BIGEMAP直接套合配準(校準)矢量數據并保存(CAD應用推薦)

            如何導出含高程值的標注點、線

   啟動BIGEMAP軟件，點擊軟件左上角【編輯】按鈕，如下圖：

  彈出可編輯對話界面，如下圖：

  上圖中橫向的是標繪用的工具欄，可以選擇點、線、面、等常規標注工具，左邊窗口是圖層管理器，我們可以在這里添加圖層，刪除圖層，設置圖層屬性，以及添加點、線、面；刪除點、線、面；指著圖層管理器點右鍵如下圖：

  選擇【新建圖層】， 命名【我的圖層】，如下圖：

  然后，選擇上方工具欄里面的點、線、面、工具進行標繪，如下圖：

  （注：在繪制多邊形的時候，可以實現共邊：畫好一個多邊形后，在畫另外一個多邊形，按住【ctrl】，然后鼠標靠近共邊的點，鼠標會自動靠近；或者繪好之后按住【ctrl】拖動一個多邊形的頂點靠近另外一個多邊形的頂點）

   我們可以打開一個已有的圖層，可以是KML/KMZ格式、shp格式、dxf(AutoCAD)格式、gpx(GPS)格式、excel格式、csv格式、txt文本格式、dat(南方case)格式等等，選擇軟件左上角【文件】或則左邊圖層管理里面點擊【右鍵】選擇【導入】，如下圖：

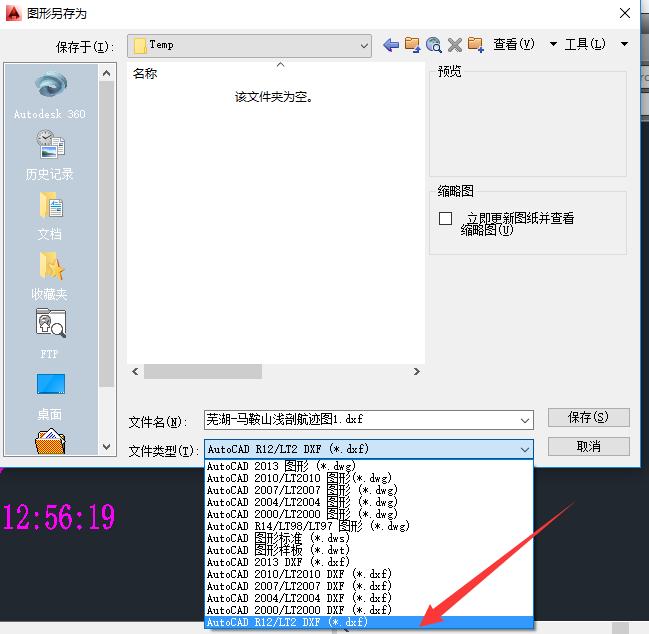

  此處，打開一個DXF（AutoCAD）文件，(注意：CAD文件如果有中文標注，需要另存為如下圖文件類型，否則中文是亂碼)

  需要選中該文件的坐標系和投影信息，此文件是【西安80】坐標系，高斯投影三度帶中央子午線99度（此處的坐標系信息和投影信息需要用戶提前知道）【幫助：如何選擇度帶？】，打開后，如下圖：

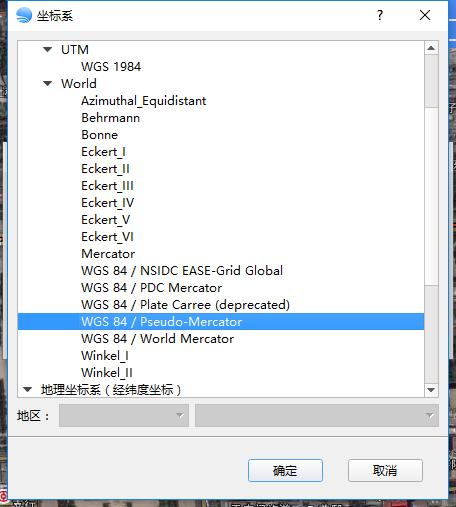

 注：如果不知道投影信息，則直接選擇墨卡托投影，打開后再進行套合配準。(如何進行套合配準？）魔卡托投影選擇如下圖：

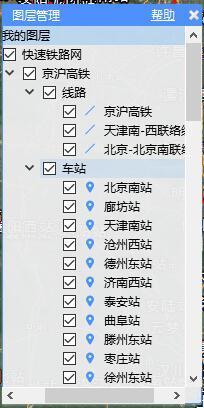

  圖層定位：雙擊圖層管理里面的某一個圖層，如上圖的【我的圖層】，會自動定位到我的圖層里面的所有元素

  圖元定位：雙擊圖層管理里面的某一個圖層下面的圖元對象，會自動定位到改圖元對象所在的位置

  修改屬性：

    批量修改:鼠標指著圖層管理里面的某一個圖層點擊【右鍵】，彈出對話框選擇【圖層設置/屬性】，選擇要修改該圖層下的所有點、或者線、或者面，如下圖：

 也可以只修改某一個圖元的信息，在圖層管理器中選擇需要修改的圖源對象點擊【右鍵】，選擇【圖元設置/屬性】。

  彈出屬性對話框可以完成以下屬性修改：

        1、修改點的顏色，點的大小，拖動點的位置

        2、修改線的粗細、顏色、拖動線條的整體位置

        3、修改面的填充顏色、面的邊界線條顏色、拖動面的整體移動；顯示面的周長、面積

        4、顯示/不顯示 點、線、面、的標注名稱

        5、選中點、線、面、點右鍵刪除選中

        6、在標注繪制點、線、面的過程中單擊右鍵取消上一步操作

【保存標注】

   當你完成自己的標注后，可將標注保存為矢量格式(KML、KMZ、SHP、DXF、DWG等等)，方便在其他軟件中打開，比如：Arcgis、Global Mapper、AutoCAD等等...；如下圖：

    保存的過程中可以整體保存所有的，也可以只保存某一個圖層或者某一個圖元。

    保存所有標記為一個文件：點擊軟件左上角【文件】按鈕里面的保存；或者指向圖層管理器里面的最上層目錄點擊【右鍵】，彈出對話框選擇【導出】

    保存某一個圖層為一個文件：指向圖層管理器里面需要保存的圖層點擊【右鍵】，彈出對話框選擇【導出】

    保存某一個圖元為一個文件：指向圖層管理器里面需要保存的圖元點擊【右鍵】，彈出對話框選擇【導出】

【在AutoCAD中打開矢量標注】

 如下圖：標繪好的線路：

    直接導出dxf格式，如下圖：

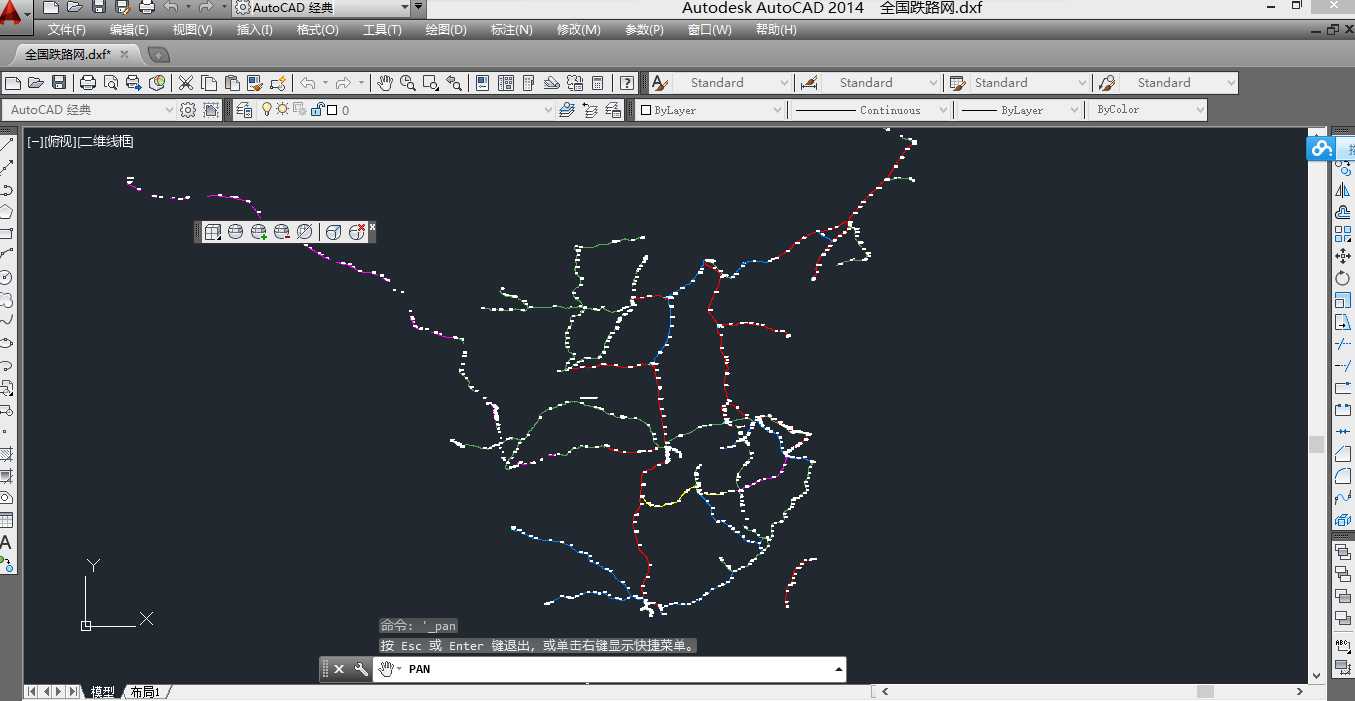

  雙擊保存好的DXF或者DWG 文件，在AutoCAD種打開，如下圖所示：

【矢量標注柵格化——將矢量標注和衛星圖像疊加下載】

   標注好的矢量數據除了可以像上面介紹的單獨保存，也可以疊加到衛星圖像上一起下載下來。

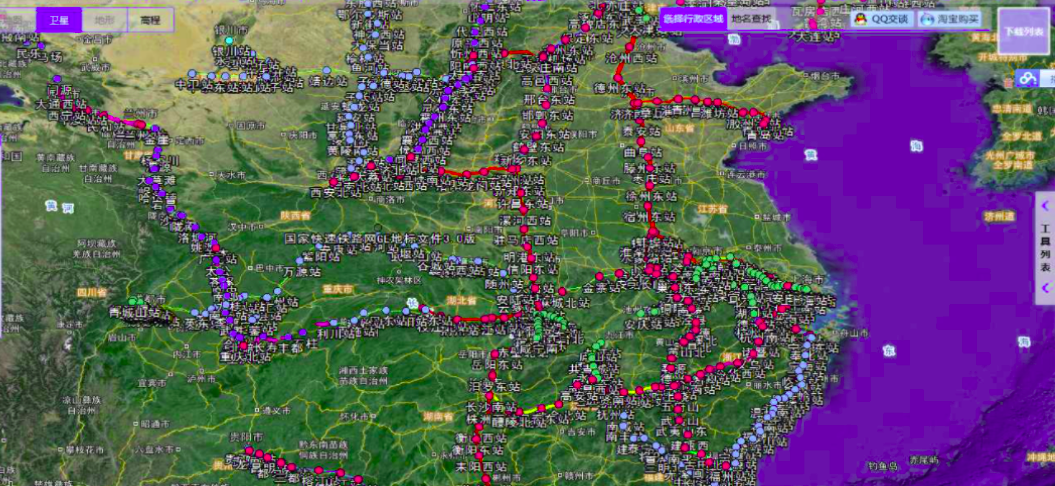

   我們要保存的標注如下圖：

  選擇你要保存的范圍，可選擇矩形框、多邊形、導入邊界、標準分幅等等，如下圖選擇矩形框保存：
