DEM的應用包括：坡度：Slope、坡向：Aspect、提取等高線、算地形表面的陰影圖、可視性分析、地形剖面、水文分析等，其中涉及的知識點有：
a)掌握根據DEM 計算坡度、坡向的方法。
b)理解基于DEM數據進行水文分析的基本原理。
c)利用ArcGIS的提供的水文分析工具進行水文分析的基本方法和步驟。
第一步：需要的工具
1. Bigemap GIS Office下載地址：http://download.bigemap.com/bmsetup.rar
第二步驟：通過BIGEMAP獲取高程數據
1. 啟動BIGEMAP GIS Office，如下圖所示 :
2. 選在你要的區域，雙擊下載，如下圖所示：
4. 選擇下載的級別，建議盡量下載16級的，16級為最好級別。如果16級不能勾選，請選擇下載小一點的范圍，高程為矢量數據，超過20M大小，一般電腦都很難處理生成的等高線。下載之后的數據為tiff格式，實際為dem高程數據。
6. 啟動Global Mapper軟件，啟動中文版在安裝好的目錄下有個chs或則chinese的啟動圖標，如下圖所示：
7. 將下載好的高程數據（下載目錄下的后綴為tiff格式）拖入到global mapper中，如下圖所示：
修改下載的高程數據的投影為【UTM】

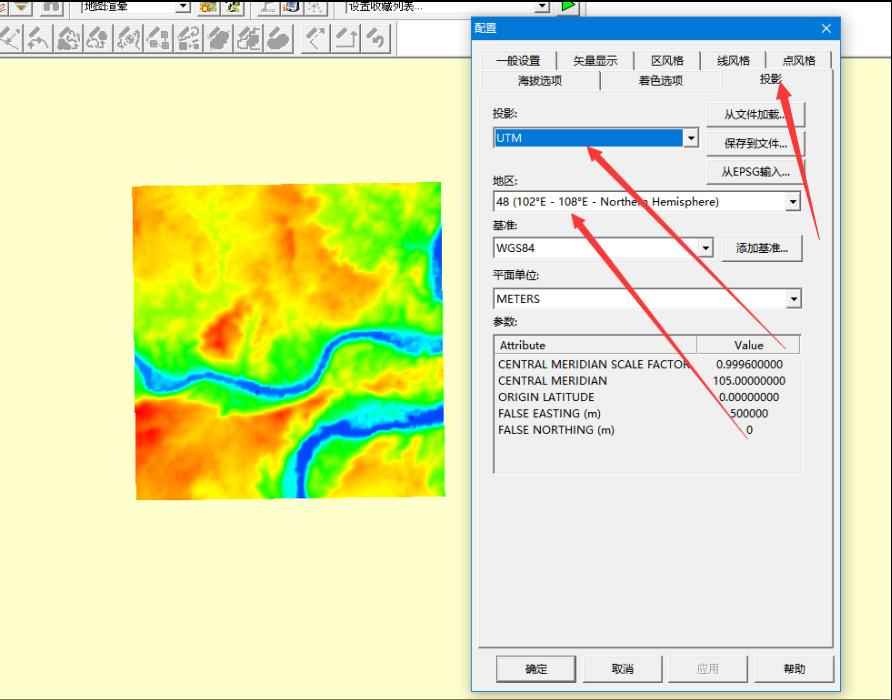

在Global mapper中選擇：工具->設置，彈出對話框，如下：
然后另存為【DEM】格式，如下圖：

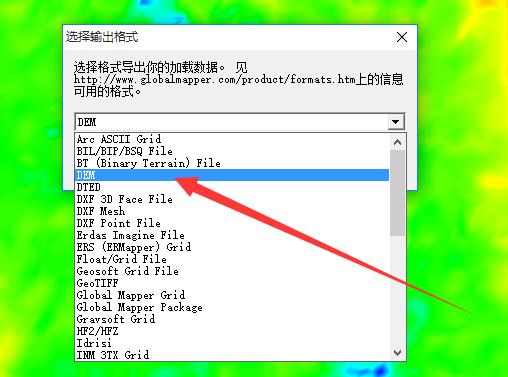

在彈出的對話框中選擇【DEM】格式，如下圖:
點擊【確定】，保存。
DEM應用之坡度：Slope

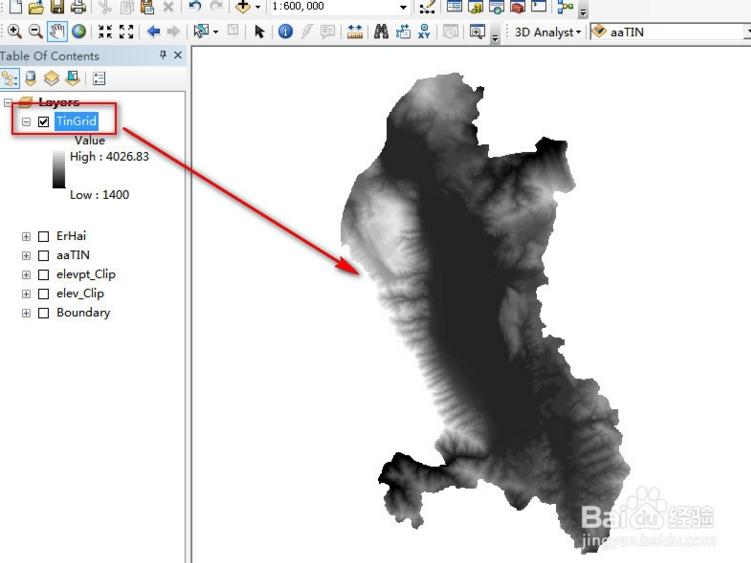

打開ArcMap軟件，選擇添加按鈕，將剛才保存的DEM文件打開，如下圖：
在ArcMap中，需要打開【擴展模塊】功能，如下圖：
彈出的對話框中勾選所有選項，如下圖：
點擊【關閉】。

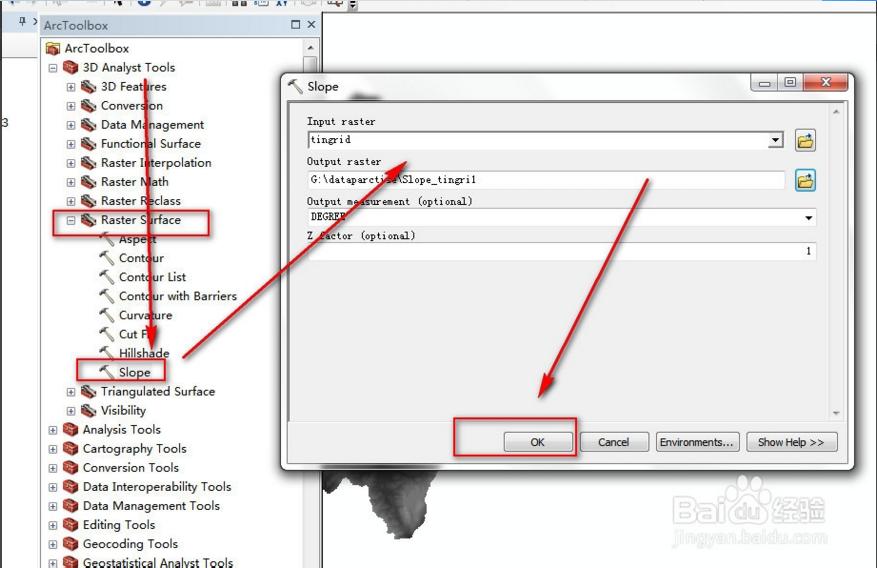

2) 在【ArcToolbox】中，執行命令[3D Analyst工具]——[柵格表面]——[坡度]， 如下圖所示，指定各參數：

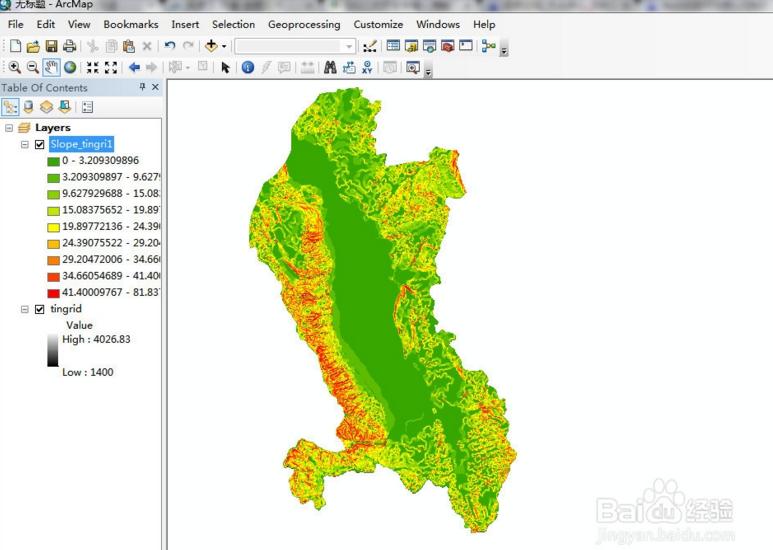

執行后，得到坡度柵格Slope_tingri1：坡度柵格中，柵格單元的值在[0 -82] 度間變化，如下圖：

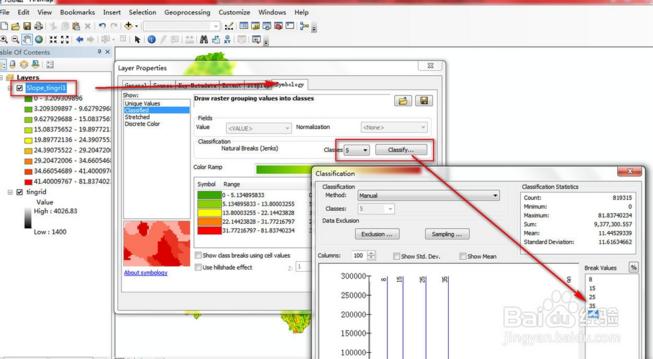

右鍵點擊圖層[Slope_TinGrid]，執行[屬性命令]，設置圖層[符號系統]，重新調整坡度分級。將類別調整為5，點[分類]按鈕，用手動分級法，將中斷值調整為：8，15，25，35，90。

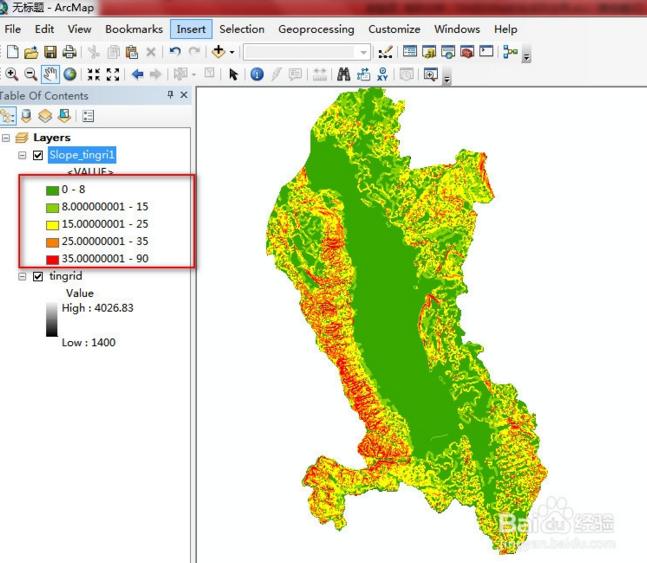

確定后，如下：
【下面計算剖面曲率】

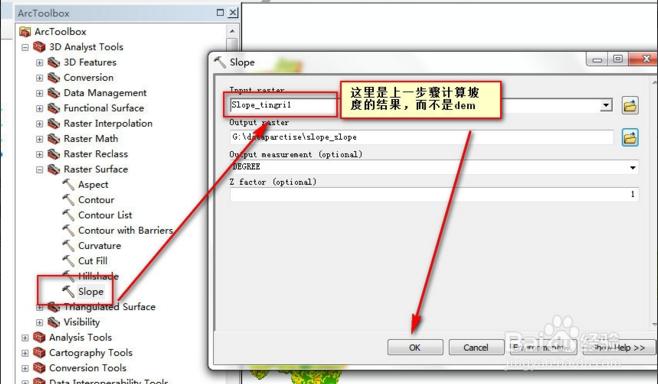

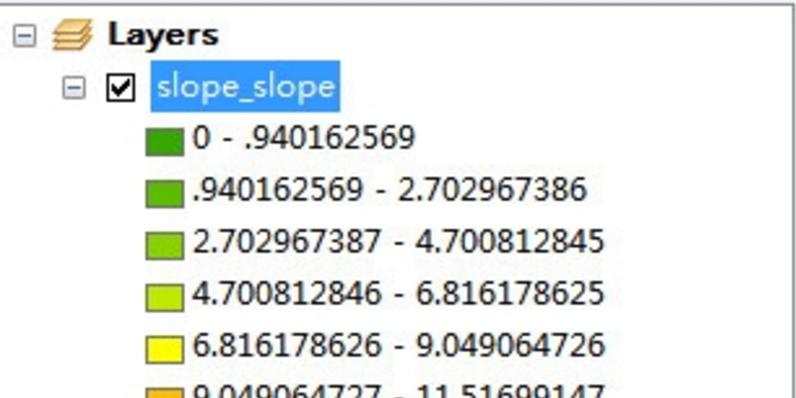

在【ArcToolbox】中，執行命令[3D Analyst工具]——[柵格表面]————[坡度]。按如下所示，指定各參數。得到剖面曲率柵格：[Slope _Slope]，如下圖：
DEM應用之坡向：Aspect

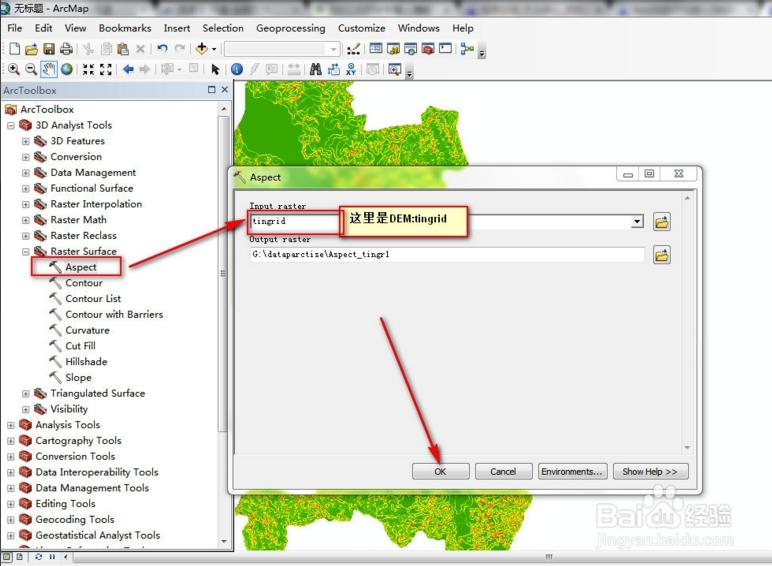

打開【ArcToolbox】，執行命令[3D Analyst工具]——[柵格表面]——[坡向]，按下圖所示，指定各參數：

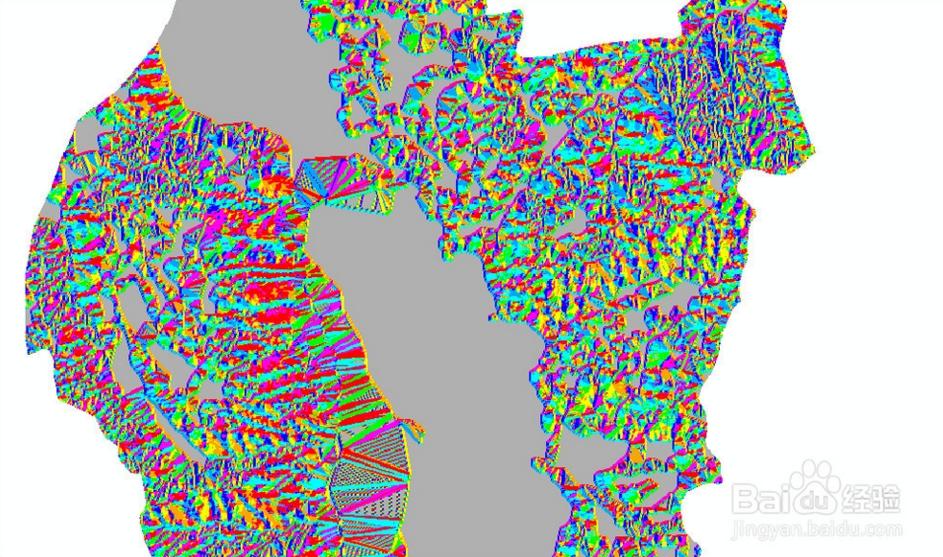

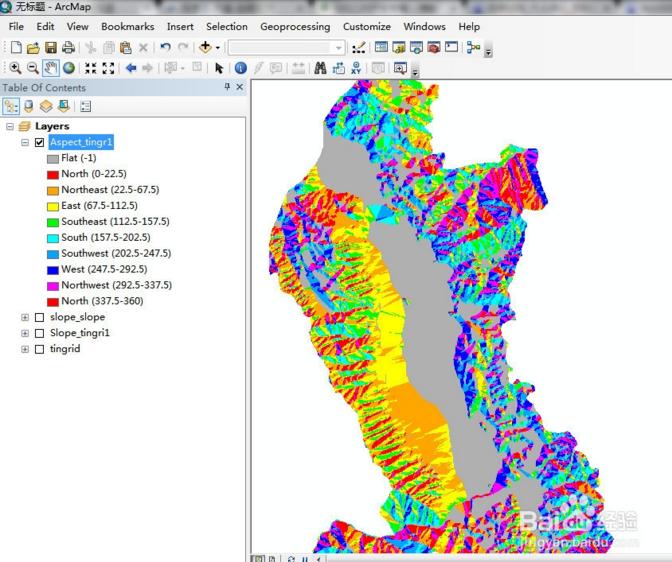

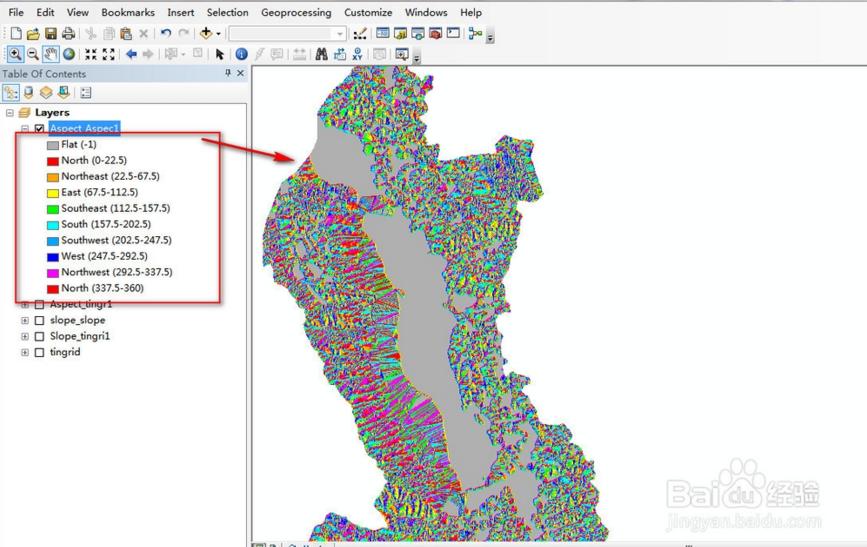

執行結果為（得到坡向柵格：[Aspect_tgrid]）：
【以下計算平面曲率】：

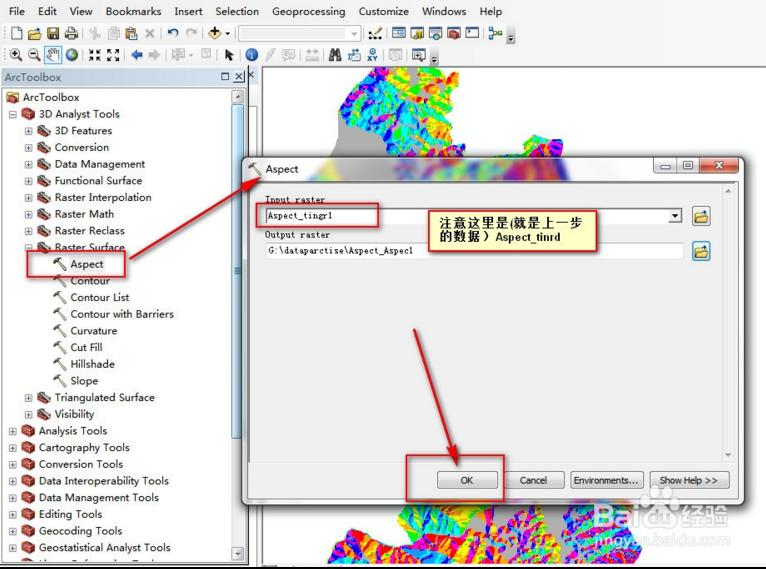

在【ArcToolbox】中，執行命令[3D Analyst工具]——>[柵格表面]——>[坡度]，按下圖所示，指定各參數，按下圖所示指定各參數：
執行后生成平面曲率柵格[Slope_Aspect]：
DEM應用之提取等高線

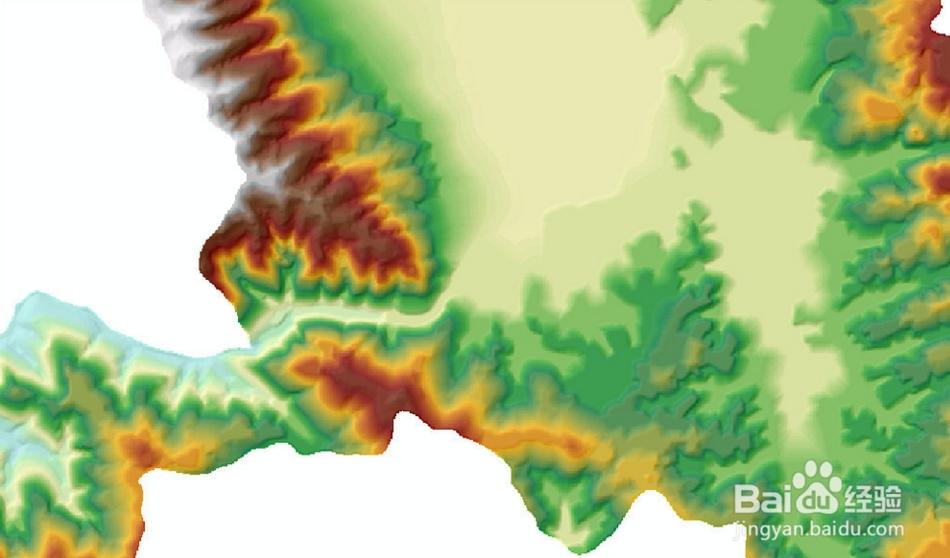

加載DEM數據，如下圖：

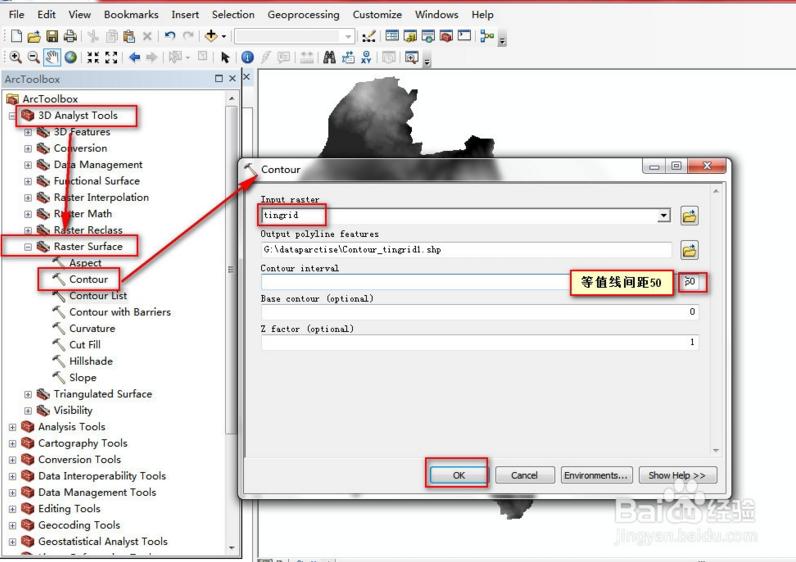

然后在【ArcToolbox】中，執行命令[3DAnalyst工具]——>[柵格表面]——>[等值線]，按下圖所示指定各參數：

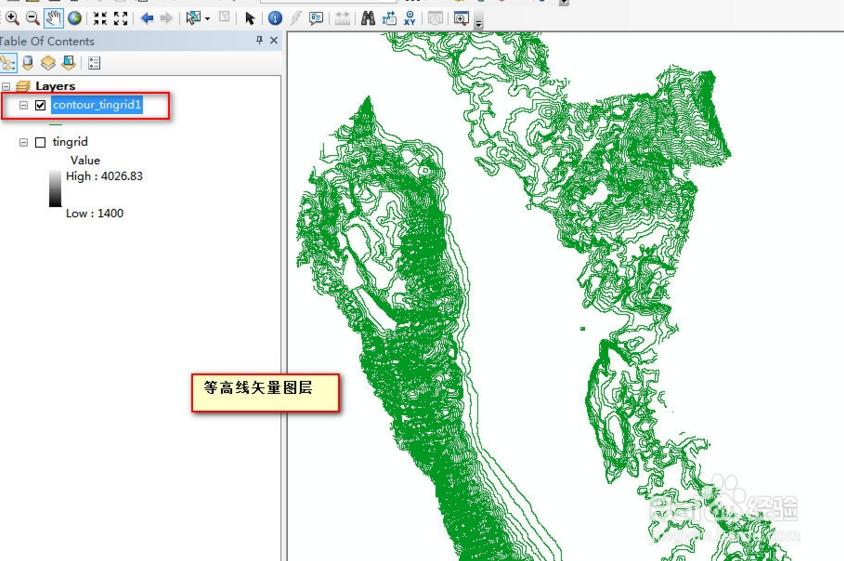

執行后生成等高線矢量圖層：如下圖：
DEM應用之計算地形表面的陰影圖

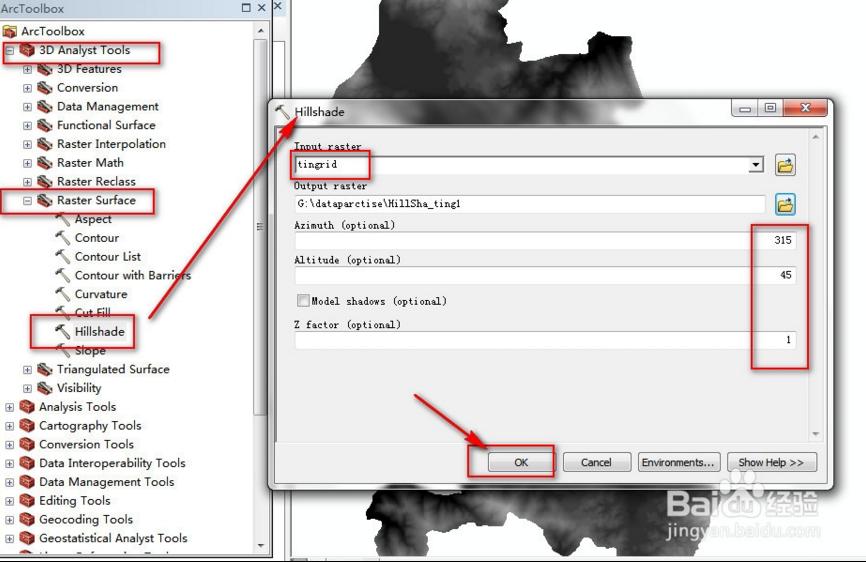

在【ArcToolbox】工具箱中，執行命令[3D Analyst工具]——>[柵格表面]——> [山體陰影]，按下圖所示指定各參數：

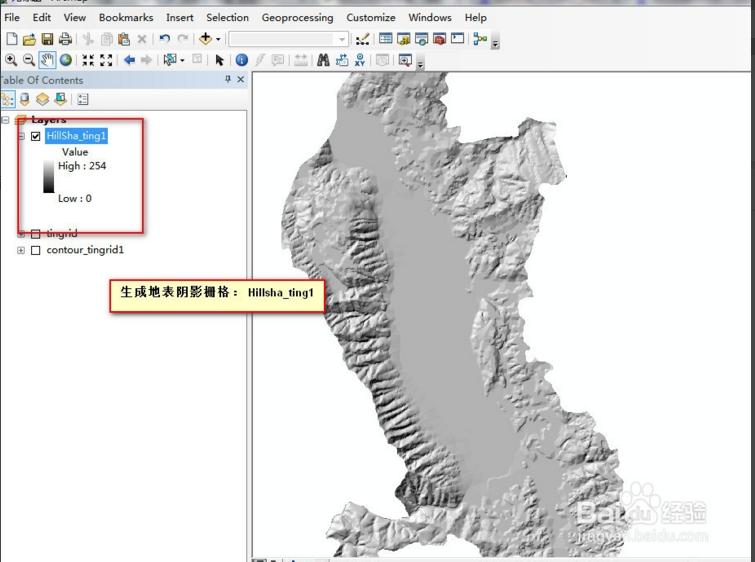

執行后生成地表陰影柵格，如下圖：
下面進行【DEM渲染】：

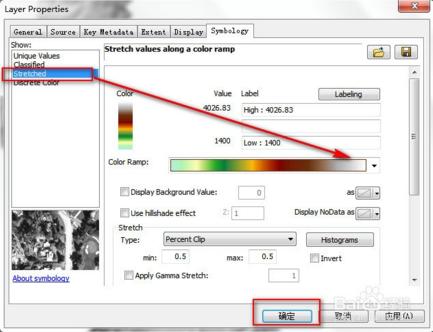

關閉除[tingrid] 和 [Hillsha_ting]以外所有圖層的顯示，并將[tingrid ] 置于[Hillsha_ting] 之上，右鍵點擊[tingrid] ，在出現的右鍵菜單中執行[屬性]，在[圖層屬性]對話框中，參照下圖所示設置[符號系統]選項頁中顏色。如圖：

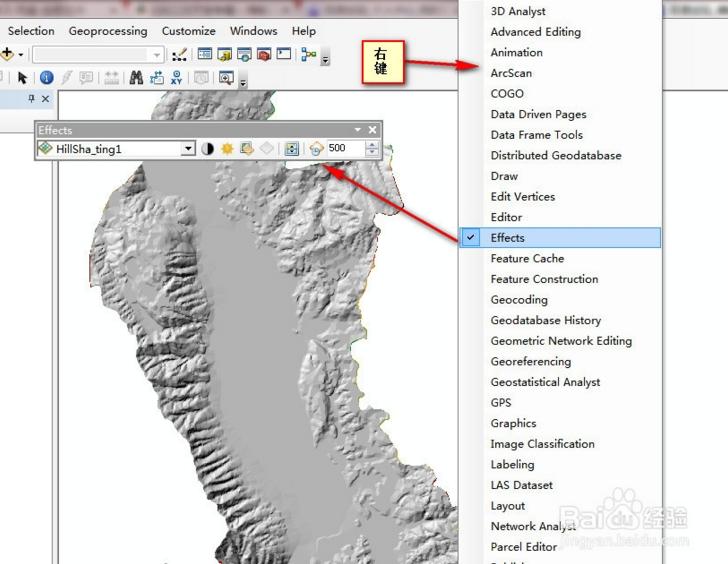

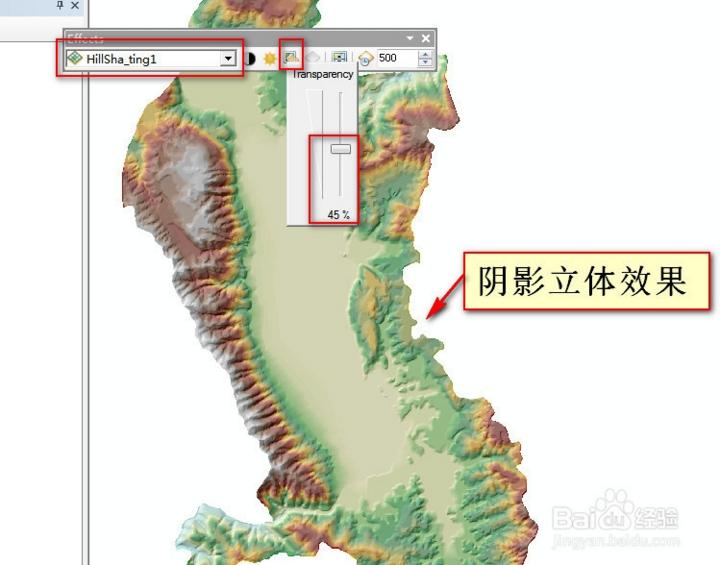

在工具欄空白處右鍵，打開工具欄[效果]，如下圖所示，設置柵格圖層[tingrid]的透明度為：[45%]左右，結果如圖：
DEM應用之可視性分析
（一）【通視性分析】
數據使用上一步驟的結果！在上一步的基礎上進行。
打開[3D Analyst] 工具欄，從工具欄選擇[創建通視線](Line of sight)工具，如圖：
在出現的[通視分析]對話框中輸入[觀察者偏移量] 和 [目標偏移量], 即距地面的距離，如圖：

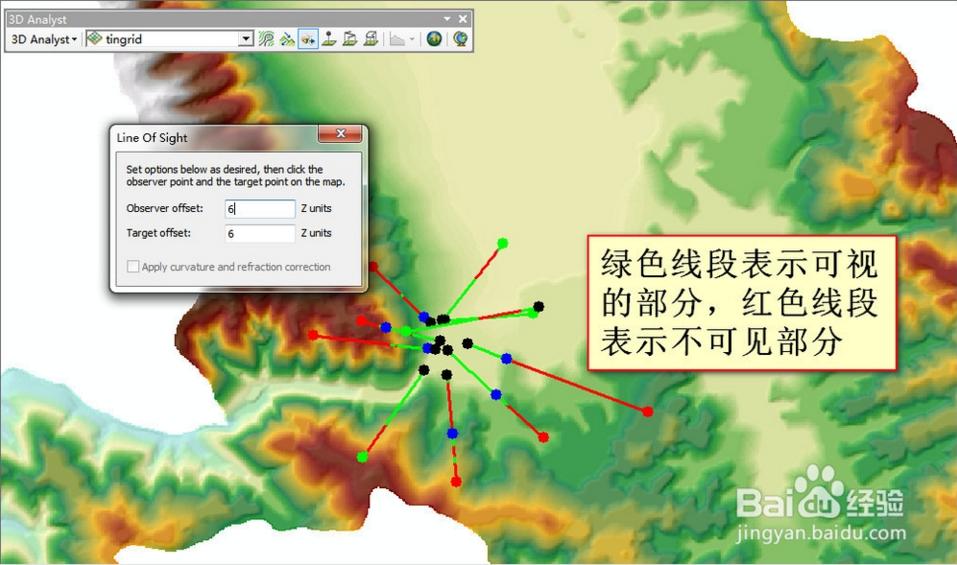

在地圖顯示區中從某點[A]沿不同方向繪制多條直線，可以得到觀察點[A]到不同目標點的通視性：
（二）【可視區分析：移動發射基站信號覆蓋分析】

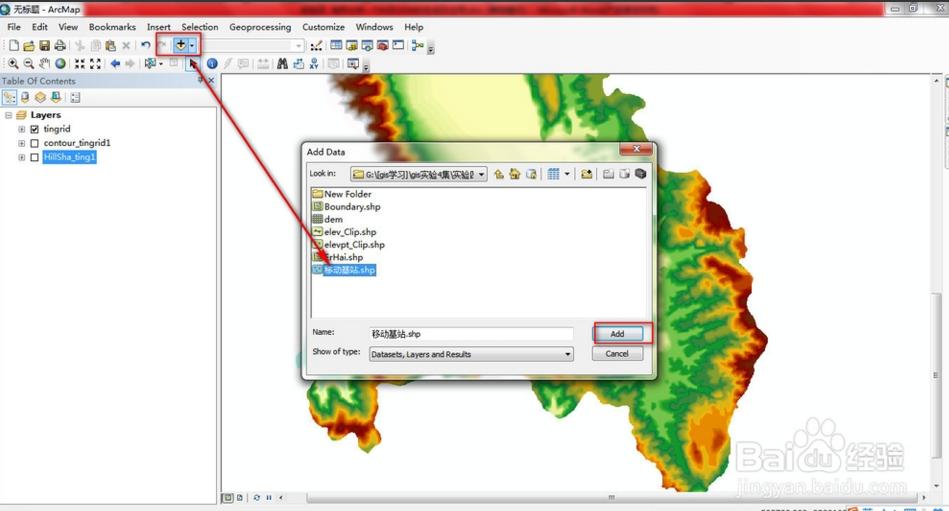

(1)在上一步基礎上進行，在內容列表區[TOC]中關閉除[tingrid]之外的所有圖層，加載移動基站數據－矢量圖層：[移動基站.shp]
（數據后邊會提高給大家下載）

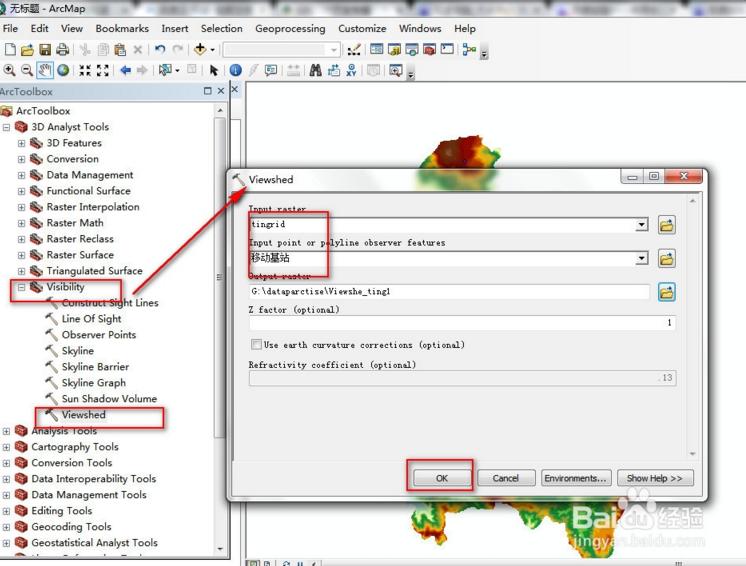

(2)在【ArcToolbox】中，執行命令[3D Analyst工具]——>[柵格表面]——>[視域]，按下圖所示指定各參數：
(其中綠色表示現有發射基站信號已覆蓋的區域，淡紅色表示，無法接收到手機信號的區域)
DEM應用之地形剖面
本步驟同樣是在上一步驟的結果下進行的：

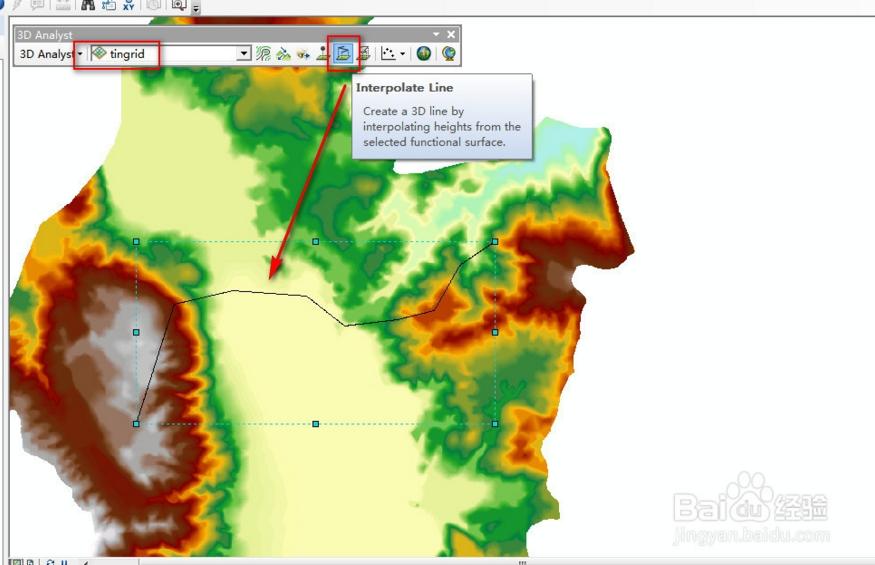

在上一步基礎上進行，打開[3D Analyst]工具欄，點擊[線插值]工具，跟蹤一條線段，這條線段可以從DEM:[TINGRID] 中得到高程值

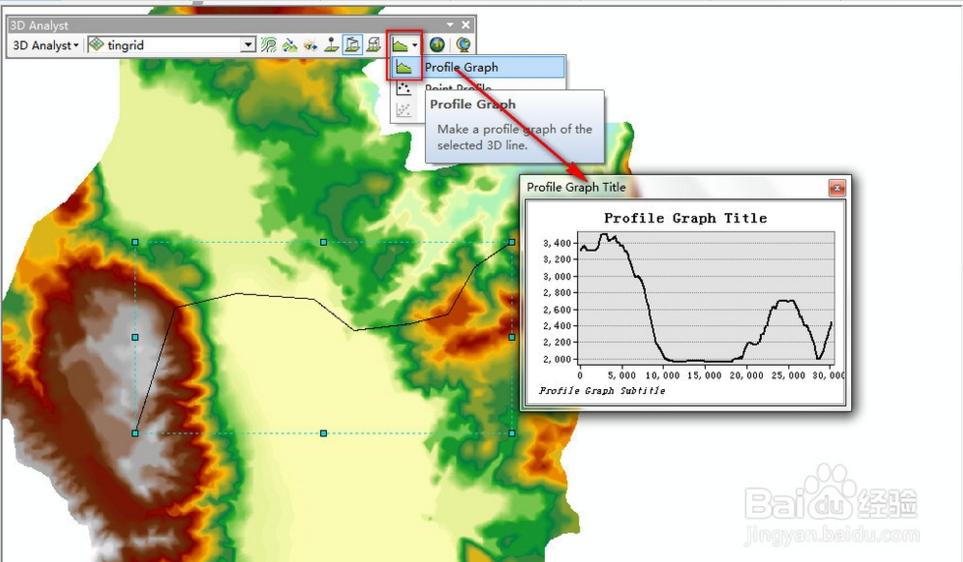

點擊[剖面圖 ] 按鈕，得到上一步所生成的3D線段的剖面圖：
如需進行以上測試，可向客服任意索要數據（任意地方）
