高程等高線地形圖制作步驟

BIGEMAP高程等高線地形圖制作方法

開始學習

查看效果圖

高程等高線地形圖制作

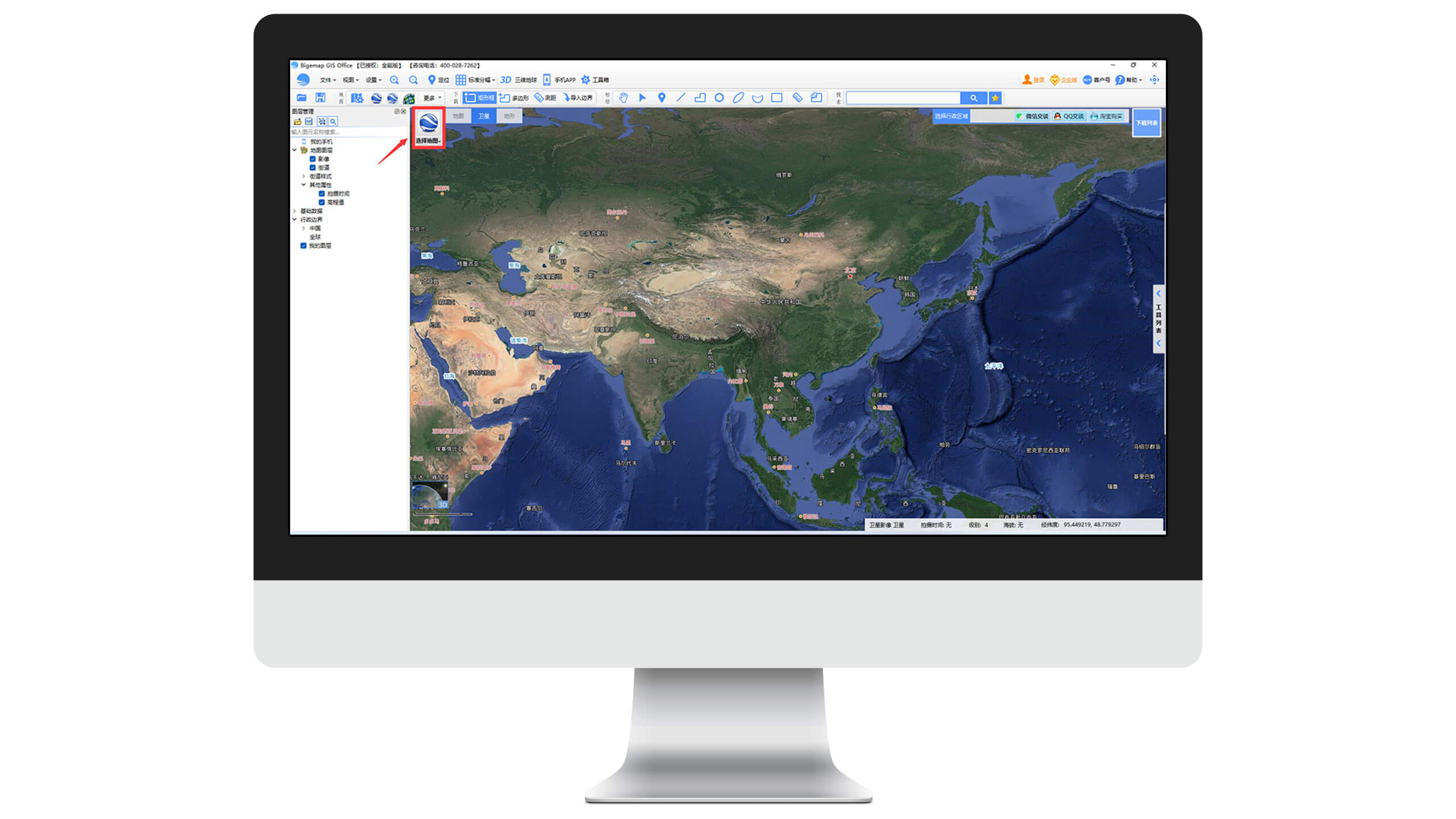

Step1：選擇地圖源

點擊左上角區域，選擇地圖源，如圖中箭頭所示，地圖將自動切換所選地圖源。

Step2：選擇分析區域的影像

根據您的需求，使用“地名搜索”功能或“選擇行政區域”功能，定位到目的地。再使用界面頂部工具欄的“矩形框/多邊形”選擇工具或者使用“選擇行政區域”確定下載邊界。

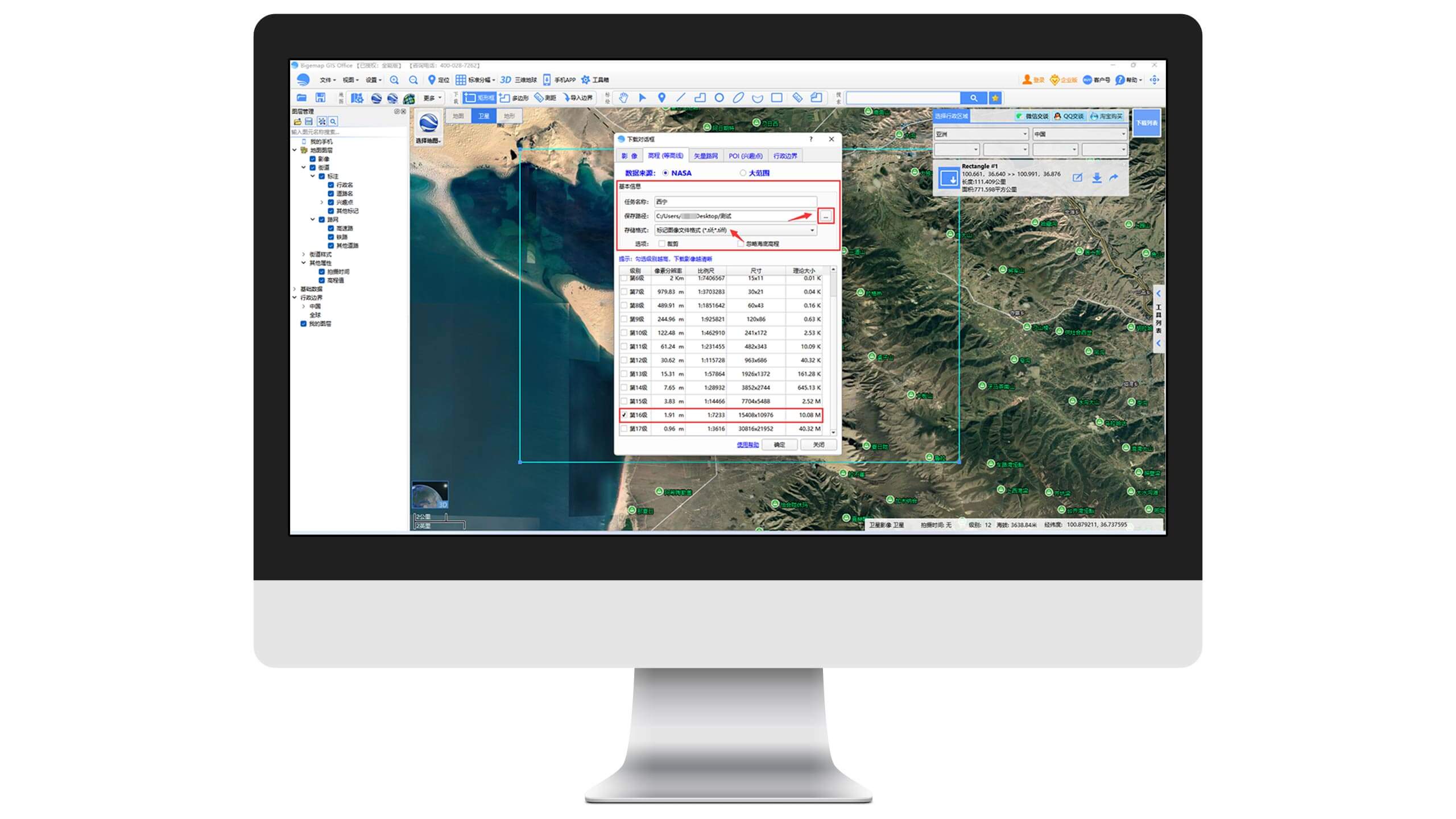

Step3：選擇保存路徑及下載級別

您可以自定義文件保存路徑，下一次打開軟件，保存路徑不變。建議下載16級別(最好)的高程等高線數據。如果16級別不能勾選，請按照Step2重新選擇小一點的范圍。一般電腦很難處理超過20M的高程數據生成的等高線，所以請注意對應級別的理論大小值。高程為矢量數據，下載后的數據為tif格式，實際為DEM高程數據。

Step4：找到下載的高程數據文件

下載完成后，打開高程數據文件(雙擊“下載列表”的文件)，可以看到四種格式：kml、tdb、tfw、tif。

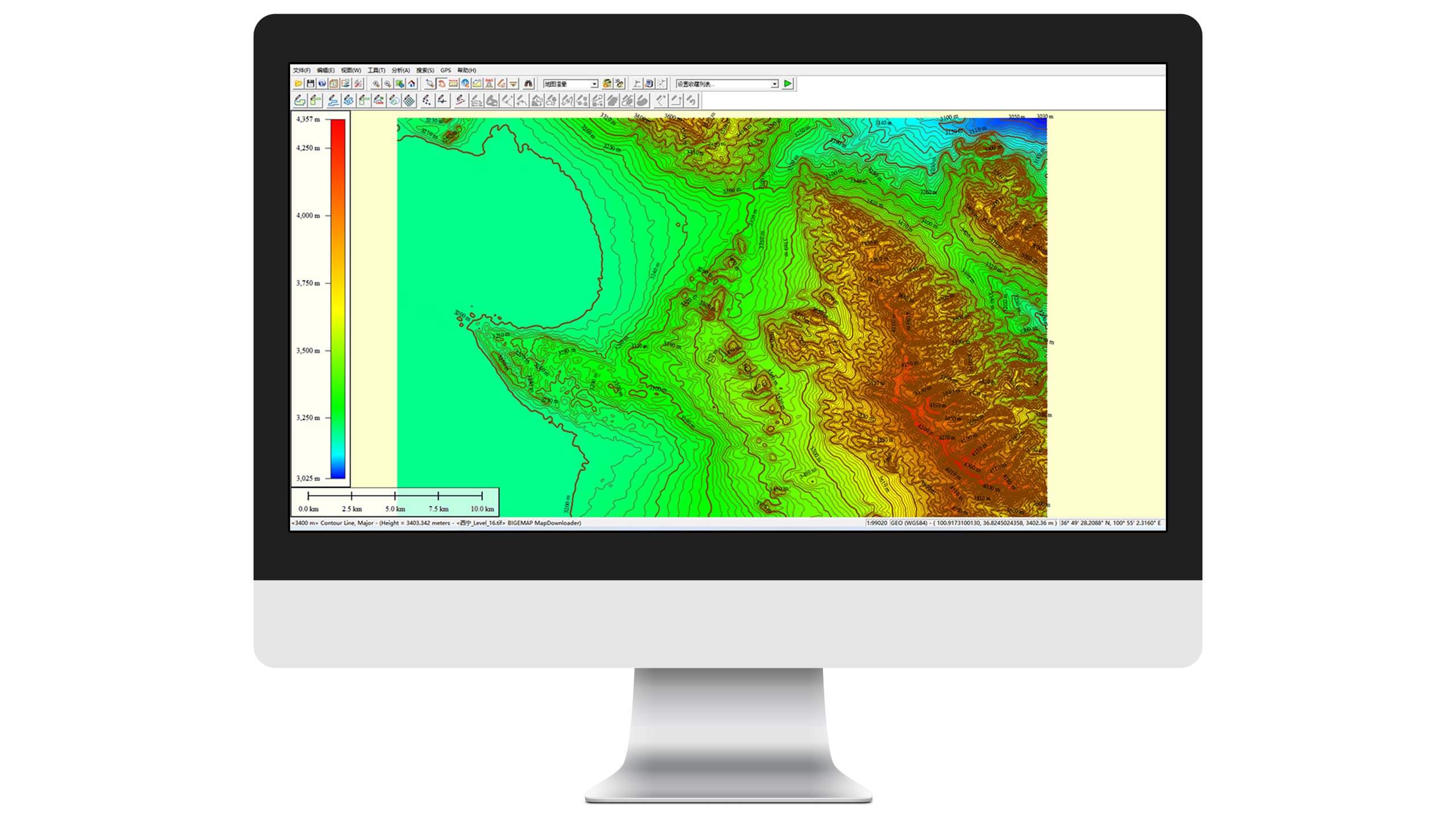

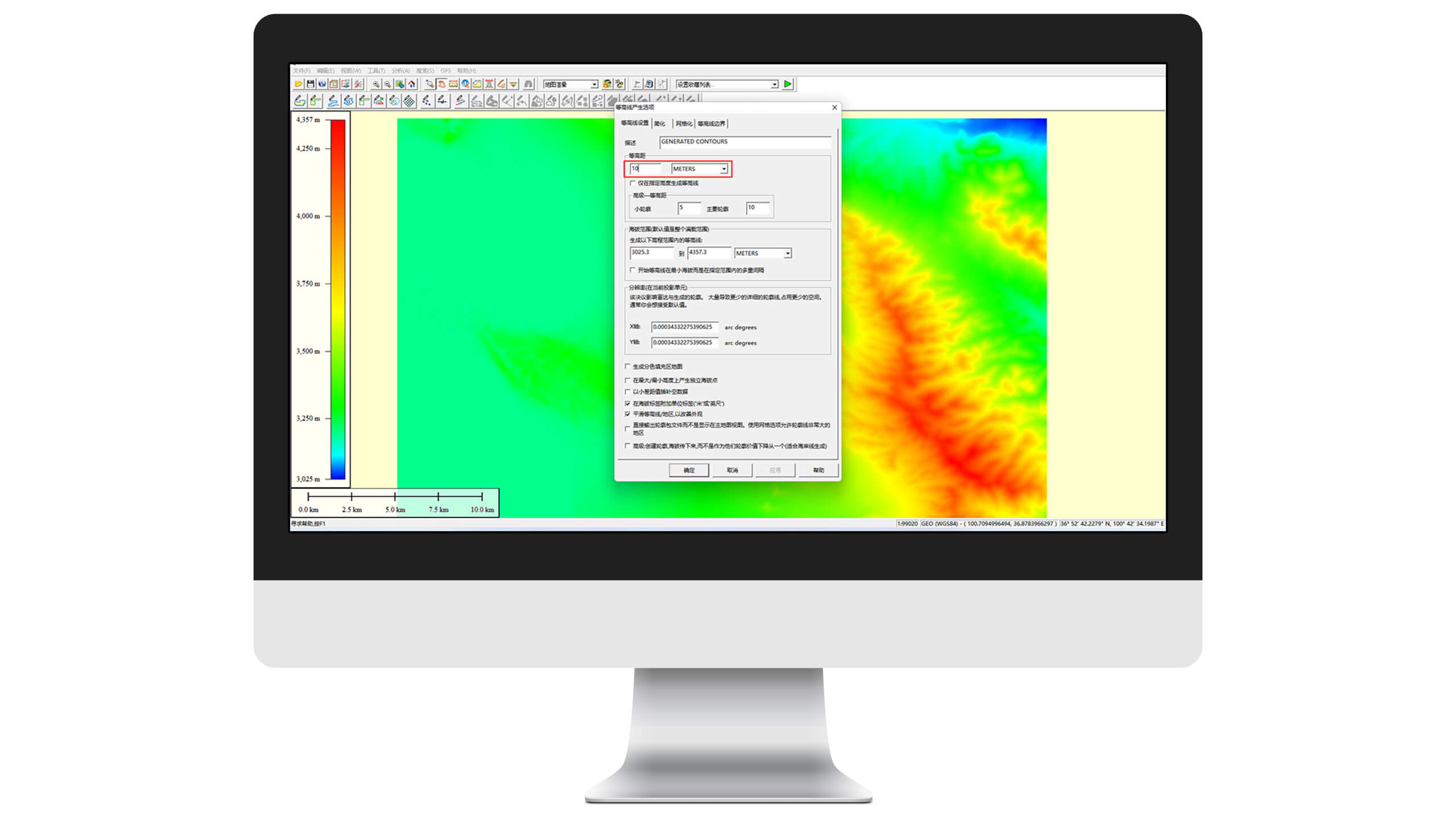

Step5：生成等高線

導入/拖入tif格式的高程數據，依次選擇【分析】->【生成等高線】。等高距可以任意設置，一般情況下設置為10，單位為米(METERS)，即生成10米間距的等高線。設置等高距越小，對電腦的配置要求越高，生成的時間也越長。

Step6：導出等高線數據

依次選擇【文件】->【輸出】->【矢量格式】->選擇KML/KMZ格式->確定。

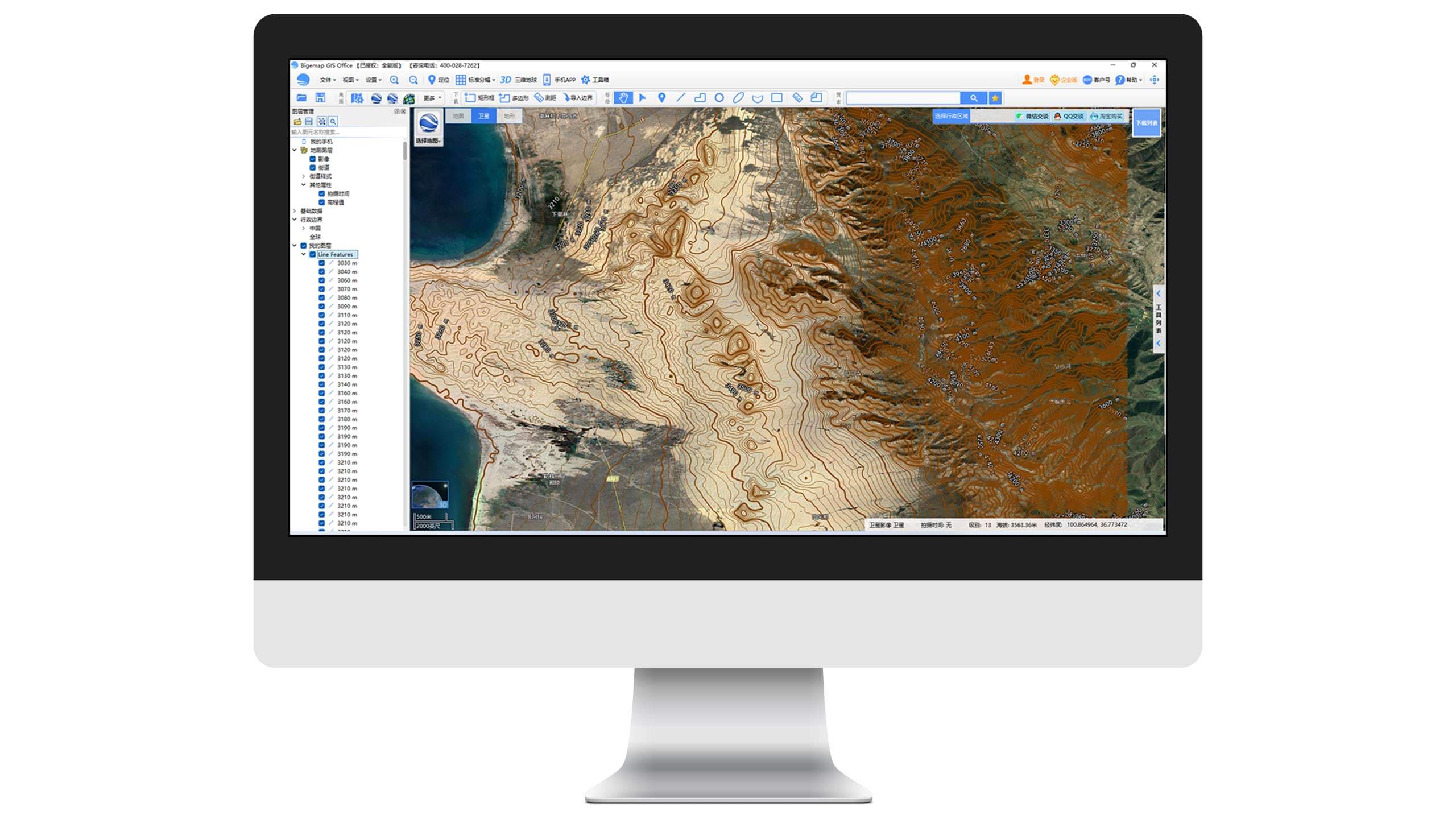

Step7：疊加衛星影像

依次選擇【文件】->【打開KML/KMZ文件】->選擇文件->確定，系統將自動識別投影坐標系。

Step8：導入下載邊界

單擊界面上方【導入邊界】按鈕，依次選擇KML格式的文件->Rectangle圖層。

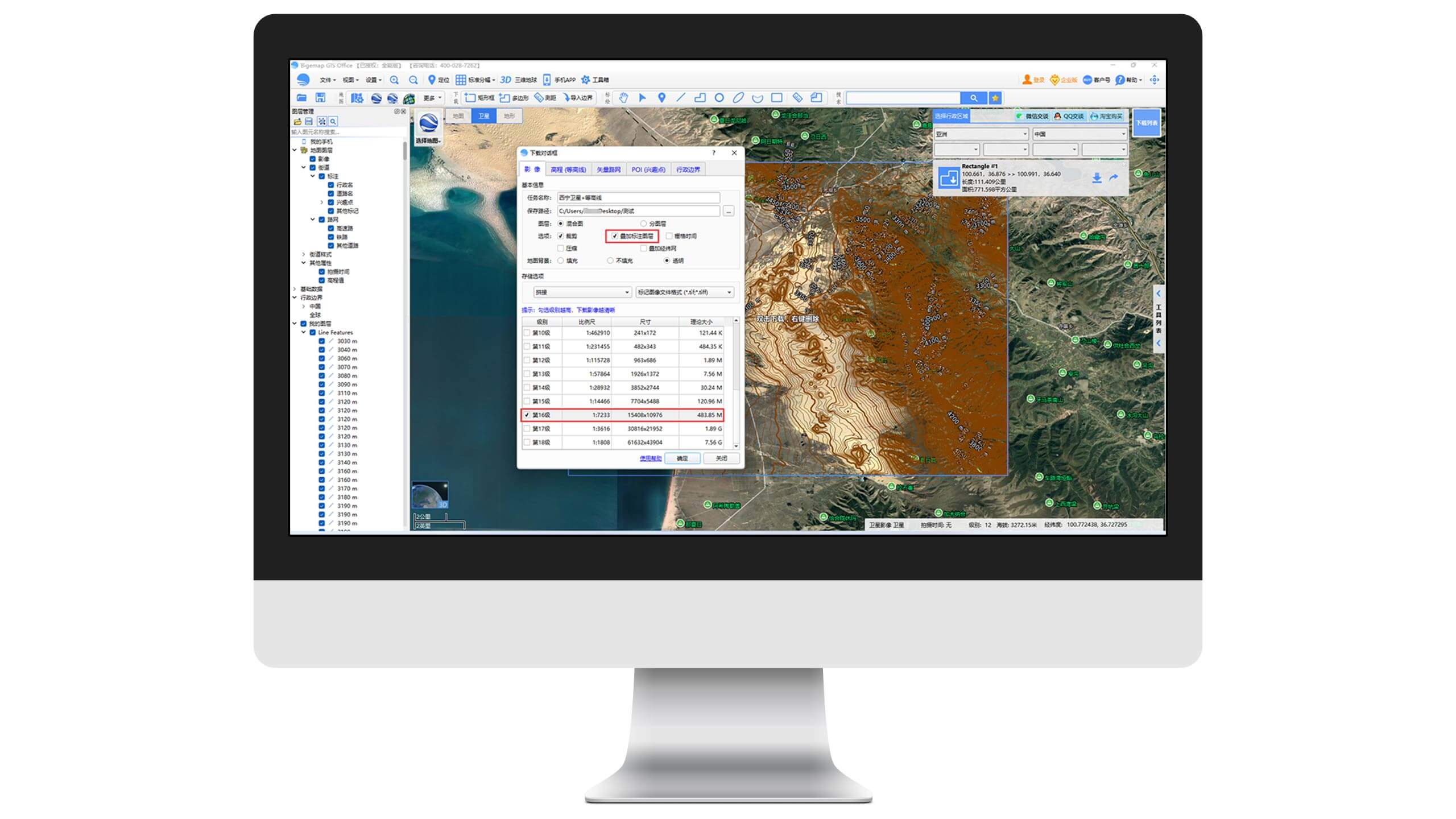

Step9：導出衛星影像疊加等高線的數據

雙擊區域內任意地方，彈出下載對話框，勾選“疊加標注圖層”，根據需要選擇下載的級別即可。可以下載四種格式：tif、bmp、img、dxf。

導出的文件可用于打印噴繪。

擴展操作：疊加路網、水系等矢量數據 下載路網、水系、行政區劃邊界等數據再導入軟件，即可制作成不同類型的高程等高線的地形圖，方便快捷。
